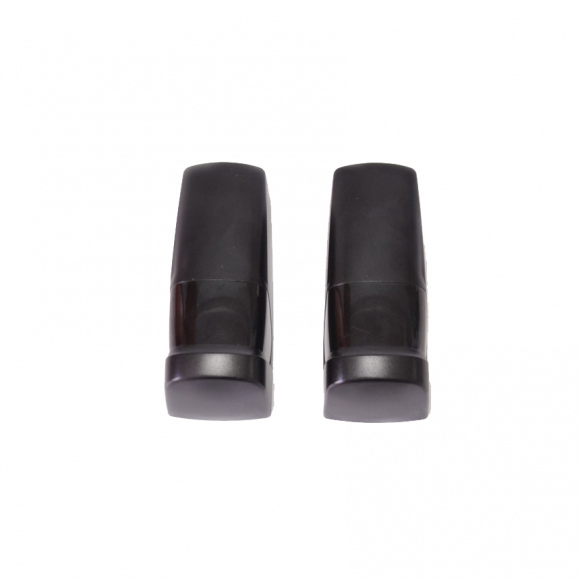

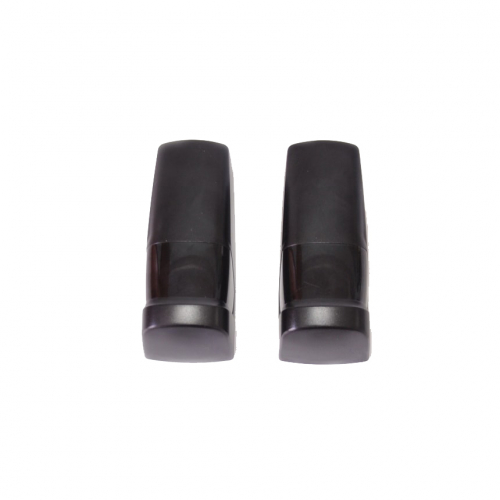

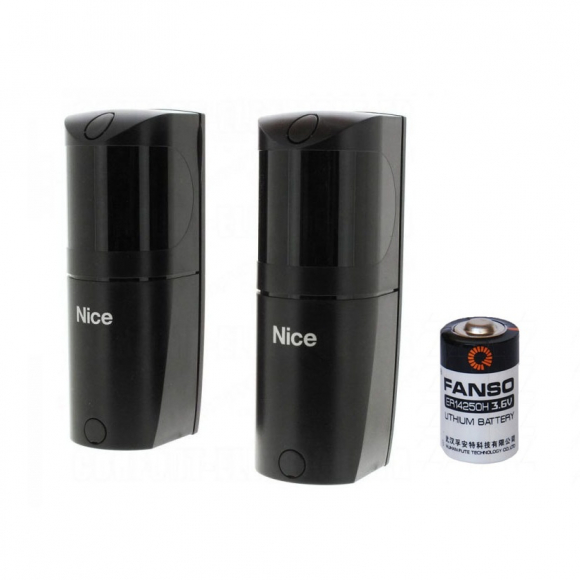

Фотоэлементы безопасности Nice FT210 — синхронизируемая пара с беспроводным передатчиком на батарейке для крепления на подвижной створке ворот. TX устанавливается на движущееся полотно и питается от литиевой батарейки FTA2 (2 А·ч) или FTA1 (7 А·ч) — батарейки приобретаются отдельно. RX подключается к блоку управления стандартным 4-проводным способом — совместим с любой автоматикой с NC-входом 24 В. Поворотная оптика 210° по горизонтали и 30° по вертикали, дальность 10 м (до 30 м с перемычкой), корпус из поликарбоната 46×45×128 мм, класс защиты IP44, диапазон -20...+55°C. Производство: Италия (Nice S.p.A.).
Батарейки для FT210: FTA1 и FTA2
FT210 vs FT210B vs EPMOR: три способа убрать кабель к TX
Все три модели решают задачу TX без кабеля. Синие ячейки — FT210 (эта модель).
| Параметр | FT210 (эта модель) | FT210B (BlueBUS) | EPMOR (рефлектор) |
|---|---|---|---|
| Принцип TX без кабеля | TX на батарейке FTA1/FTA2 | TX на батарейке FTA1/FTA2 | TX и RX в одном корпусе, луч через рефлектор |
| Подключение RX | Стандарт — 4 провода, NC | BlueBUS — 2 провода, без полярности | Стандарт — 4 провода, 12/24 В |
| Совместимость блока | Любой блок с NC-входом 24/12 В | Только BlueBUS-блоки Nice | Любой блок с NC-входом 12/24 В |
| Питание RX | 24 В (12 В с перемычкой) | От шины BlueBUS | 12/24 В AC/DC |
| TX на подвижной створке | Да — основное применение | Да — основное применение | Нет — только неподвижные поверхности |
| Замена батарейки TX | Периодически (FTA2 или FTA1) | Периодически (FTA2 или FTA1) | Не требуется — TX проводной |
| Диагностика заряда батареи | LED на корпусе TX | LED + сигнал BlueBUS в блок | Н/А — батареи нет |
| Реалтайм диагностика линии | Нет | Есть (BlueBUS) | Нет (фототест — ручной) |
| Поворот оптики TX | 210° горизонталь, 30° вертикаль | 210° горизонталь, 30° вертикаль | Регулировка центрирования |
| Дальность | 10 м (до 30 м с перемычкой) | 10 м (до 30 м с перемычкой) | 8 м полезная (до 15 м макс.) |
| Обнаружение объектов от | 50 мм | 50 мм | 50 мм |
| Время отклика | менее 30 мс | менее 30 мс | менее 30 мс |
| Функция Фототест | Нет | Нет | Есть — LED-индикатор RX |
| Корпус | Поликарбонат, 46×45×128 мм | Поликарбонат, 46×45×128 мм | ABS, 105×50×40 мм |
| IP / температура | IP44 / -20...+55°C | IP44 / -20...+55°C | IP44 / -20...+50°C |
| Антивандальная накладка | FA1 (опция) | FA1 (опция) | нет данных |
| Цена | 17 900 руб. + батарейка | 17 900 руб. + батарейка | 11 900 руб. — батарейки не нужны |
| Когда выбирать | TX на створке, любой блок управления | TX на створке, есть BlueBUS Nice | Обе стойки неподвижны, батарейки нежелательны |
* EPMOR — рефлекторный датчик: корпус TX+RX стоит на одной стойке, зеркально-линзовый рефлектор — напротив. Луч посылается и возвращается по одному пути. Монтаж только на неподвижных поверхностях.
Ключевые особенности FT210
Стандартное подключение RX — любой блок управления
Приёмник RX подключается стандартным 4-проводным способом к NC-входу блока управления — питание 24 В (или 12 В с перемычкой) и сигнальная цепь NC. Это универсальный стандарт: FT210 совместим с любой автоматикой ворот и шлагбаумов, а не только с блоками Nice с BlueBUS. Идеален при модернизации существующей автоматики или при использовании блоков других производителей.
TX на подвижной створке без кабеля
Передатчик крепится на движущееся полотно ворот и питается от литиевой батарейки — кабель к TX не нужен. При открытии/закрытии ворот TX движется вместе со створкой, оставаясь направленным на неподвижный RX благодаря поворотной оптике 210°×30°. Решает задачу там, где кабель через шарнир или в подземном канале к TX невозможен или нецелесообразен.
Поворотная оптика 210° × 30°
Горизонтальный поворот 210° компенсирует несоосность TX и RX при движении и монтаже. Вертикальный поворот 30° позволяет корректировать угол на наклонных и нестандартных поверхностях. LED-индикатор уровня сигнала упрощает настройку — направление TX корректируется до достижения стабильного сигнала по LED.
Питание RX 24 В или 12 В с перемычкой
По умолчанию RX питается от 24 В — стандарт для большинства блоков управления Nice, FAAC, Roger и других европейских производителей. При установке перемычки на плате — 12 В: совместимость с блоками Alutech, DoorHan, AN-Motors и другими блоками с питанием фотоэлементов 12 В.
Режим 30 м при разрезанной перемычке
Стандартная дальность 10 м покрывает большинство проёмов. При разрезании перемычки J на плате RX дальность увеличивается до 30 м. Актуально для шлагбаумов на широких промышленных въездах и ворот с нестандартным расположением стоек.
FT210 или FT210B — как выбрать
Единственная разница — тип подключения RX. FT210 (стандарт, 4 провода): для любого блока управления. FT210B (BlueBUS, 2 провода): только для Nice с BlueBUS, но добавляет автодиагностику заряда батарейки через блок управления. Если блок не поддерживает BlueBUS — только FT210. Если поддерживает — FT210B предпочтительнее за счёт диагностики заряда.

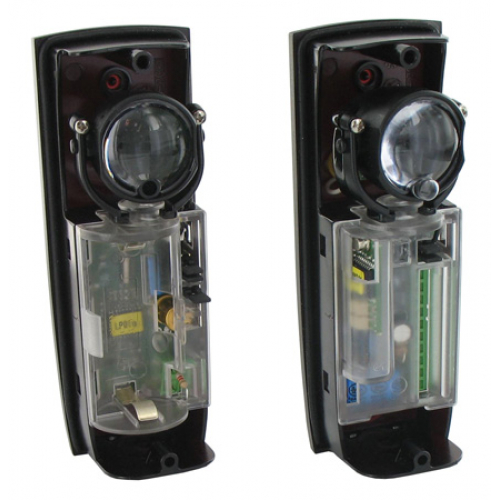

Комплектация FT210
Передатчик TX (беспроводной)
Поликарбонатный корпус 46×45×128 мм. Поворотная оптика 210°×30°. LED-индикатор заряда батарейки. Крепление на подвижную створку. Вес с FTA1 — 165 г, с FTA2 — 140 г. Батарейка в комплект не входит.
Приёмник RX (проводной)
Поликарбонатный корпус, накладной монтаж на стойку или стену. Стандартное подключение — 4 провода к блоку управления. Питание 24 В (12 В с перемычкой). Реле 500 мА / 48 В AC/DC, срок службы >600 000 срабатываний. Вес 135 г.
Монтажный крепёж и инструкция
Крепёж для TX на подвижную створку и RX на неподвижную стойку. Металлическая антивандальная накладка FA1 — опционально. Многоязычная инструкция Nice со схемой подключения, режимами 12/24 В и 30 м с перемычкой.
Все модели фотоэлементов Nice
11 моделей Nice. Синий — FT210 (эта модель). Тёмно-зелёный — FT210B. Красный — EPMOR. Фиолетовый — BlueBUS.
Почему выбирают Nice FT210
- TX на подвижной створке без кабеля — единственное решение для защиты зоны движения полотна ворот
- Стандартное 4-проводное подключение RX — совместимость с любым блоком управления, не только Nice с BlueBUS
- Питание RX 24 В или 12 В с перемычкой — охватывает все блоки управления российского и европейского рынка
- Поворот 210°×30° — компенсирует несоосность при движении створки, монтаж на любых поверхностях
- Режим 30 м при разрезанной перемычке — один комплект для объектов разной ширины
- LED-индикатор заряда батарейки — предупреждение о разряде до отказа TX
- Обнаружение объектов от 50 мм, скорость 1,6 м/с — соответствие EN 12453
- FTA1 (7 А·ч) для интенсивных объектов — реже менять батарейку на коммерческих въездах
- Антивандальная накладка FA1 (опция) — дополнительная защита на объектах с риском вандализма
- Производство Италия (Nice S.p.A.) — европейский стандарт, совместимость с широкой линейкой автоматики
