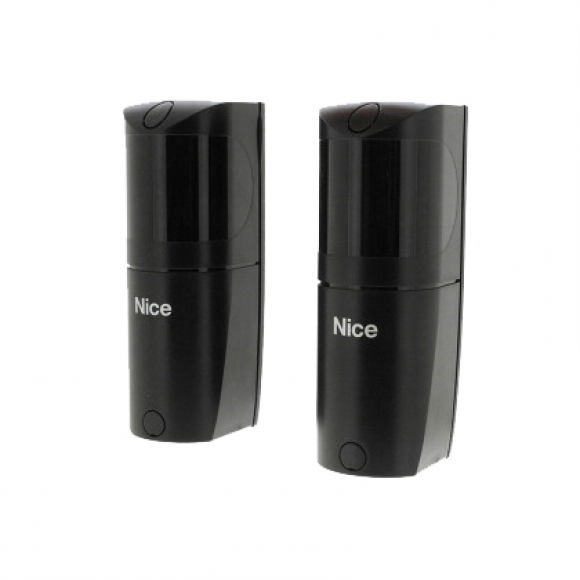

Фотоэлементы безопасности Nice FT210B — синхронизируемая пара с беспроводным передатчиком на батарейке для крепления на подвижной створке ворот. TX устанавливается на движущееся полотно и питается от литиевой батарейки FTA2 (2 А·ч, тип C) или FTA1 (7 А·ч, тип C) — батарейки приобретаются отдельно. RX подключается к блоку управления по шине BlueBUS (2 провода без полярности). Поворотная оптика 210° по горизонтали и 30° по вертикали, дальность 10 м, корпус из поликарбоната 46×45×128 мм, класс защиты IP44, диапазон -20...+55°C. Производство: Италия (Nice S.p.A.).
Батарейки для FT210B: FTA1 и FTA2
FT210B vs FT210 vs EPMOR: три способа убрать кабель к TX
Все три модели решают одну задачу — TX без кабеля. Принцип принципиально разный. Зелёные ячейки — FT210B (эта модель).
| Параметр | FT210B (BlueBUS) | FT210 (стандарт) | EPMOR (рефлектор) |
|---|---|---|---|
| Принцип TX без кабеля | TX на батарейке FTA1/FTA2 | TX на батарейке FTA1/FTA2 | TX и RX — в одном корпусе, луч отражается от рефлектора |
| Количество корпусов | 2 (TX на створке + RX на стойке) | 2 (TX на створке + RX на стойке) | 2 (корпус + рефлектор), оба без провода между собой |
| Подключение RX к блоку | BlueBUS — 2 провода, без полярности | Стандарт — 4 провода | Стандарт — 4 провода, 12/24 В |
| Совместимость с блоком | Только BlueBUS-блоки Nice | Любой блок с NC-входом 24 В | Любой блок с NC-входом 12/24 В |
| Монтаж TX | На подвижную створку ворот | На подвижную створку ворот | На неподвижную стойку (вместе с RX) |
| Замена батарейки TX | Периодически (FTA2 или FTA1) | Периодически (FTA2 или FTA1) | Не требуется (TX проводной) |
| Батарейки в комплекте | Нет — покупаются отдельно | Нет — покупаются отдельно | Н/А — питание от сети |
| Поворот оптики TX | 210° горизонталь, 30° вертикаль | 210° горизонталь, 30° вертикаль | Регулировка центрирования |
| Дальность | 10 м (до 30 м при разрезанной перемычке) | 10 м | 8 м полезная (до 15 м макс.) |
| Обнаружение объектов от | 50 мм | 50 мм | 50 мм |
| Время отклика | менее 30 мс | менее 30 мс | менее 30 мс |
| Реалтайм диагностика | Есть (BlueBUS) + заряд батареи | Нет | Нет (фототест — ручной) |
| Индикатор заряда батареи | LED на TX + сигнал BlueBUS | LED на TX | Н/А — батареи нет |
| Функция Фототест | Нет | Нет | Есть (LED-индикатор) |
| Питание RX | От шины BlueBUS | 24 В / 12 В с перемычкой | 12/24 В AC/DC |
| Корпус TX/RX | Поликарбонат, 46×45×128 мм | Поликарбонат, 46×45×128 мм | ABS, 105×50×40 мм |
| Вандалостойкая накладка | FA1 (опция) | FA1 (опция) | нет данных |
| IP / температура | IP44 / -20...+55°C | IP44 / -20...+55°C | IP44 / -20...+50°C |
| Цена | 17 900 руб. + батарейка | 17 900 руб. + батарейка | 11 900 руб. (батарейки не нужны) |
| Когда выбирать | TX на створке, BlueBUS-блок Nice | TX на створке, любой блок | Обе стойки неподвижны, кабель к TX невозможен, батарейки нежелательны |
* EPMOR — рефлекторный датчик: один корпус TX+RX устанавливается на стойке, луч посылается в сторону зеркально-линзового рефлектора и отражается обратно. Препятствие в проёме прерывает отражённый луч.
Ключевые особенности FT210B
TX на подвижной створке — главное назначение
Стандартные фотоэлементы нельзя установить на движущееся полотно: кабель к TX не позволяет этого физически. FT210B специально разработаны для этого случая: TX крепится прямо на полотно ворот, вращается вместе с ним и остаётся направленным на RX за счёт широкой поворотной оптики 210°×30°. Кабель к TX не нужен — только батарейка.
Поворотная оптика 210° × 30°
Горизонтальный поворот 210° компенсирует несоосность TX и RX при закрытии/открытии створки. Вертикальный поворот 30° позволяет смонтировать устройства на наклонных или нестандартных поверхностях. Установка выполняется один раз: TX направляется на RX, затем работает на протяжении всего движения ворот.
BlueBUS на RX — 2 провода + диагностика заряда
Приёмник подключается 2 проводами без полярности. BlueBUS позволяет блоку управления в реальном времени отслеживать не только состояние луча, но и уровень заряда батарейки TX. Когда заряд снижается до критического, блок заблаговременно сигнализирует о необходимости замены — до отказа TX.
Режим 30 м при разрезанной перемычке
По умолчанию дальность — 10 м. При разрезании перемычки J дальность увеличивается до 30 м. Для типичного проёма ворот 4–8 м хватает 10 м с запасом. Режим 30 м актуален для шлагбаумов на широких въездах или ворот с нестандартным расположением стоек.
LED-индикатор заряда батарейки
На корпусе TX встроен светодиодный индикатор: при нормальном заряде — одно состояние, при критическом — предупреждающий сигнал. Дополнительно блок управления через BlueBUS транслирует статус заряда батарейки в диагностику системы, что исключает внезапный отказ TX.
Когда EPMOR лучше FT210B
EPMOR выбирают, когда обе стойки неподвижны, прокладка кабеля к TX сложна, но TX на движущейся створке не нужен. EPMOR не требует батарейки и обслуживания TX — корпус с TX и RX стоит на одной стойке, рефлектор — на противоположной. Дешевле (11 900 руб.) и без батареек. Ограничение: дальность 8 м полезная, нет поворота 210°.
Комплектация FT210B
Передатчик TX (беспроводной, на створку)
Корпус из поликарбоната 46×45×128 мм. Поворотная оптика 210°×30°. Крепление на подвижную створку. LED-индикатор заряда батарейки. Вес TX с батарейкой FTA1 — 165 г, с FTA2 — 140 г. Батарейка в комплект не входит.
Приёмник RX (BlueBUS)
Корпус из поликарбоната, крепление на неподвижную стойку или стену. Подключение к блоку управления по шине BlueBUS — 2 провода без полярности. Реле 500 мА / 48 В AC/DC. Вес 135 г. Монтаж накладной.
Монтажный крепёж
Комплект для крепления TX на полотно ворот и RX на стойку или стену. Металлическая антивандальная накладка FA1 — опционально, приобретается отдельно.
Инструкция по монтажу
Многоязычное руководство Nice с описанием установки TX на подвижную створку, регулировки поворотной оптики, подключения RX к BlueBUS-шине и режима дальности 30 м. Не содержит батарейку — заказывается FTA1 или FTA2 отдельно.
Все модели фотоэлементов Nice
11 моделей Nice. Тёмно-зелёный — FT210B (эта модель). Зелёный — FT210. Красный — EPMOR. Фиолетовый — BlueBUS.
Почему выбирают Nice FT210B
- TX на подвижной створке — единственное решение, когда нужно установить фотоэлементы непосредственно на движущееся полотно ворот
- Нет кабеля через шарнир или в подземном канале — полная свобода монтажа TX без прокладки кабеля к движущейся части
- Поворот 210°×30° — компенсирует несоосность TX при движении створки и упрощает монтаж на любых поверхностях
- BlueBUS на RX — 2 провода без полярности, реалтайм диагностика уровня заряда батарейки TX через блок управления
- LED-индикатор заряда + сигнал BlueBUS — предупреждение о разряде заблаговременно, до отказа TX
- Режим 30 м при разрезанной перемычке — гибкость применения на нестандартных объектах
- Обнаружение объектов от 50 мм, скорость до 1,6 м/с — соответствие EN 12453
- FTA1 (7 А·ч) для интенсивного использования — не нужно часто менять батарейку на коммерческих объектах
- Металлическая антивандальная накладка FA1 (опция) — дополнительная защита корпуса на объектах с риском вандализма
- Производство Италия (Nice S.p.A.) — профессиональное оборудование европейского стандарта
